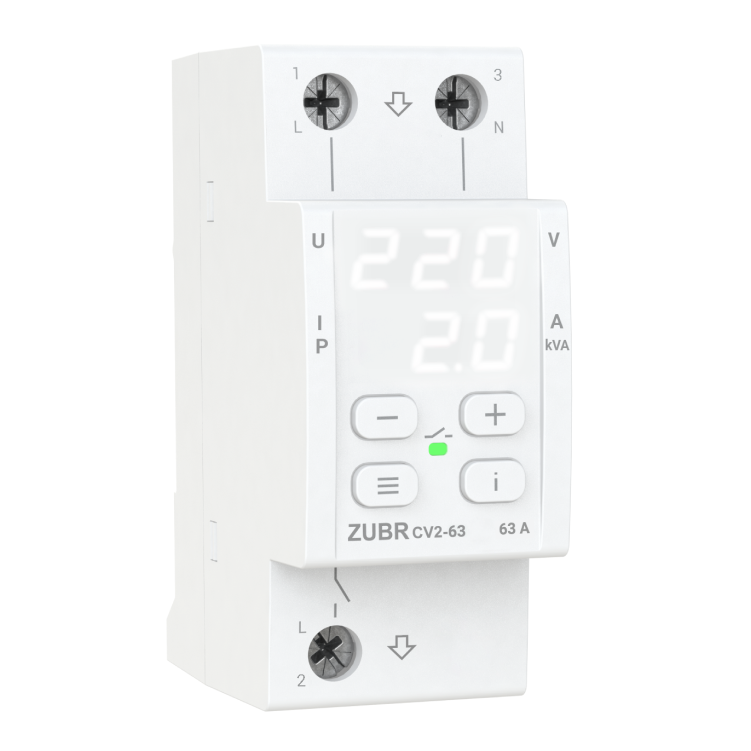

Реле напруги з контролем струму в компактному корпусі
ZUBR CV2 red захищає обладнання від високої та низької напруги, обриву нуля, а також обмежує споживання струму або потужності. При відхиленнях напруги ZUBR вимкне навантаження, а при перевищенні струму або потужності навантаження відключиться через заданий час затримки.
ZUBR CV2 red поєднав у собі переваги трьох пристроїв: компактність і максимум функцій від ZUBR D2, контроль за струмом і потужністю від ZUBR MF, поглиблені налаштування меж струму від ZUBR I. При цьому вартість ZUBR CV2 red привабливіша за ZUBR MF.
Оскільки сучасний щит уже включає нульову шину, наявність транзиту нуля в пристрої перестало бути актуальним. З 2024 року всі двомодульні реле напруги підключатимуться за допомогою трьох клем.
Висока точність вимірювання TrueRMS
TrueRMS знижує вплив мережевих перешкод на точність вимірювання напруги, коли форма напруги відрізняється від синусоїди. Завдяки цьому алгоритму реле вимкне навантаження до того, як стрибок напруги негативно вплине на підключені прилади.
Професійна модель вимикання навантаження
Професійна модель корисна для мережі змінного струму низької якості або мережі, перевантаженої потужним обладнанням, де часті просідання напруги призводять до частих спрацювань реле.
Активуйте модель Pro, щоб не відключати обладнання при безпечних за величиною та тривалістю відхиленнях напруги (див. таблицю нижче). Модель Pro розроблена відповідно до рекомендацій щодо забезпечення стабільності роботи комп'ютерів та іншого обладнання до перешкод та перебоїв у мережі електроживлення ITIC (CBEMA).
Журнал аварійних спрацьовувань на 100 значень
Журнал здатний зберігати в незалежній пам'яті 100 останніх аварійних спрацьовувань (наприклад, напруга, струм або потужність при відключенні реле або спрацювання захисту від перегріву).
Затримка увімкнення
ZUBR CV2 red дозволяє налаштувати час затримки на увімкнення навантаження після аварії, а також час затримки відключення навантаження при перевищенні допустимих значень струму або потужності.
Від заводу в реле стоїть мінімальна затримка включення навантаження 3 сек. Залежно від типу підключеного обладнання, ви можете встановити її в діапазоні від 3 до 600 сек. Для чутливого до частих відключень напруги обладнання, наприклад холодильників і кондиціонерів, рекомендується встановлювати затримку включення 2-3 хв.
Згідно з заводськими налаштуваннями, затримка відраховується з моменту стабілізації напруги. Також у налаштуваннях можна вибрати ще один тип затримки, коли відлік починається з моменту відключення реле.
Для швидкого відновлення напруги в усьому будинку після аварійного спрацювання встановіть ZUBR R116y для холодильної техніки, вимогливої до тривалості затримки на включення. А у CV2 red залиште затримку від заводу 3 сек.
Поглиблені налаштування для продовження терміну служби вашої техніки:
Перш ніж застосовувати поглиблені налаштування, настійно рекомендуємо переконатися, що верхня або нижня межі напруги виставлені відповідно до якості саме вашої мережі та обладнання, що захищається, терпимо до них.
1. Гістерезис - абревіатура на екрані HУSГістерезис призначений для оптимізації кількості спрацьовувань, коли напруга в мережі близька до встановлених меж і нестабільна. Якщо можливості розширити межі діапазону напруги вже немає, додайте гістерезис в діапазоні від 0 до 5 В. Перш ніж подати навантаження на підключене обладнання, переконайтеся, що напруга відсунулася від меж на величину гістерези і лише після цього подайте навантаження на нього.
2. Захист від частих спрацьовувань поспіль - абревіатура на екрані rEPЩоб виключити згубний вплив частих короткочасних спрацьовувань на техніку, що захищається, задійте функцію «Максимальна кількість спрацьовувань поспіль». Вона необхідна для захисту чутливого до частих спрацьовування обладнання, наприклад холодильника або кондиціонера.
При спрацьовуванні захисту встановлену кількість разів поспіль, наприклад 5, реле відключить техніку, що захищається, і заблокується, при цьому на екрані з'явиться повідомлення «rEP». Блокування дозволяє привернути увагу користувача до проблеми мережі або необхідності внести зміни в налаштування реле.
Розблокуйте реле натисканням будь-якої кнопки та перевірте причину спрацювання у Журналі аварій. У разі потреби змініть налаштування захисту, якщо це не суперечить можливостям підключеного навантаження.
Якщо користувач з будь-якої причини не звернув увагу на блокування пристрою, то після закінчення години реле самостійно розблокується, щоб забезпечити тимчасову роботу обладнання, що захищається. Зверніть увагу, що в такій ситуації важливо усунути причину спрацьовування реле.
3. Час відключення під час провалу напругиПотрібна тим, чия мережа перевантажена потужним обладнанням або її якість недостатня і це призводить до частих просідання напруги і, як наслідок, частим спрацьовуванням реле. У такій ситуації безпосередньо вплинути на обставини неможливо, але можна зменшити кількість відключень реле, підібравши час, який вичікуватиме реле перед відключенням навантаження.
Для правильного налаштування часу відключення необхідно керуватися даними до обладнання, що захищається.
Налаштований таким чином час діятиме лише при зниженні напруги від 154 до 176 (коли професійна модель включена) або від 120 до 210 (коли професійна модель вимкнена). В інших ситуаціях час відключення фіксований (див. таблицю вище).
Термодатчик усередині корпусу забезпечує безпеку та вимикає навантаження у разі, якщо температура всередині корпусу перевищить 80 °С, екран при цьому заблимає написом «oht». Після зниження температури нижче 60 °С, пристрій увімкне навантаження і відновить роботу.
Якщо захист спрацює більше 5 разів на добу, реле заблокується і напис «oht» відображатиметься постійно. Усуньте проблему перегріву і зачекайте, поки температура всередині реле опуститься нижче 60 ° С - реле підкаже про це появою на екрані точки в кінці "oht." Потім, щоб розблокувати, натисніть будь-яку кнопку реле.
Щоб переглянути температуру всередині корпусу під час перегріву, натисніть кнопку «i». Якщо перегріву немає, для перегляду температури утримуйте «i» 21 сек.
Налаштування роботи пристрою здійснюється за допомогою лише трьох кнопок. Четверна кнопка «i» призначена для перегляду журналу аварійних спрацьовувань, розшифровки абревіатур пунктів меню, а також всіх параметрів, що вимірюються. Цифровий екран постійно відображає значення напруги та струму чи потужності, а також виводить системну інформацію. У режимі очікування можна налаштувати яскравість екрана.
ZUBR CV2 red має зручне стандартизоване підключення вхід-вихід. Є можливість підключення без використання нульової клеми. Реле ZUBR CV2 red дуже компактне, займає 2 стандартні модулі в розподільному щиті оснащеним стандартною DIN-рейкою шириною 36 мм. Якщо в приміщенні підвищена вологість або існує можливість попадання води на пристрій, тоді щиток повинен відповідати класу захисту IP55 (згідно з ГОСТ 14254).
Основні | |
---|---|
Виробник | ZUBR |
Країна виробник | Україна |
Матеріал корпусу | Пластик |
Перетин проводів, що підключаються | 16 кв.мм |
Тип монтажу | На DIN рейку |
Дисплей | Так |
Індикація | Цифрова |
Маса | 170 г |
Ступінь захисту IP | 20 |
Технічні характеристики | |
Максимальний струм | 63 А |
Габаритні розміри | |
Довжина | 66 мм |
Висота | 85 мм |
Ширина | 36 мм |
Користувальницькі характеристики | |
Напруга верхній межа | 220-280 В |
Напруга нижня межа | 120-210 В |
Напруга живлення | Не менш 100 В, не більше 420 В |
Час відключення при перевищенні | Не більше 0,04 с |
Час відключення при пониженні | Не більше 1,2 з |
Номінальний струм навантаження | 63 А (max струм 80 А протягом 10 хвилин) |
Номінальна потужність навантаження | 13900 ВА |
Габаритні розміри | 36 х 85 х 66 |
Кількість ком-цій без нагр., не менш | 10 000 циклів |
Ступінь захисту за ГОСТ 14254 | IP 20 |
Гарантія | 60 |
Підключення | Не більш ніж 16 мм2 |
